CLEEVN布草（被服）收集系统
产品描述： 　　 　　
我司生产的污衣槽系统主要是由不锈钢管道、投物门、电控互锁系统、排风系统、消防系统等组成。国内流行的槽体口径为φ600mm和φ650，投物门尺寸为500×500mm和533×533mm，电控系统是利用CAN总线自有的仲裁机制实现多门互锁，控制系统及主配件根据客户需求及建筑物设计量身定制。 　　 　　
执行标准： 　　 　　
不锈钢污衣槽的设计、制造、检验各道工序严格执行《工业金属管道工程施工及验收规范》 GB50235-2010、《建筑设计防火规范》GB50016-2014 、《钢制防火通用技术条件》 GB12955-91等标准进行制作，质量稳定可靠，用途广泛。 　　 　　
产品特点： 　　 　　
污衣槽（又名：布衣槽、布草槽）是酒店和医院常用的污衣收集系统。污衣槽装置为不锈钢筒体，垃圾从每层楼内投入，通过垂直重力至地下层或底层泻放口通到暂存间或洗衣间，是快捷、卫生和经济运送污衣到底层洗衣房的有效设施。广泛用于酒店、医院内衣物收集处理，有效地防止臭味及细菌向底层扩散，不仅可以达到减少污染、快捷运送的目的，同时可减少人员降低成本。 　　 　　
产品技术说明： 　　 　　
1、概述 　　 　　
污衣槽安装在建筑物预留井道内，利用物体自重将要洗涤的被单、浴巾等垂直传输到洗衣房或污衣分拣室。需要投放的楼层设置投放口，管道顶部设防火检查门，底部设缓冲式排放装置及自动防火门。主管道顶端以上至屋面或侧墙装有排气管（室外部分做防雨罩、防虫网），并安装防火阀。 　　 　　
◇ 在每一楼层，主槽体均以镀锌铁支架及螺栓牢固于地台或结构上。 　　 　　
◇ 主槽体槽内侧打磨光滑及不容许有任何异物附着于管壁内侧，以避免布草滑落时受到不必要的损坏。 　　 　　
2、 污衣井系统 　　 　　

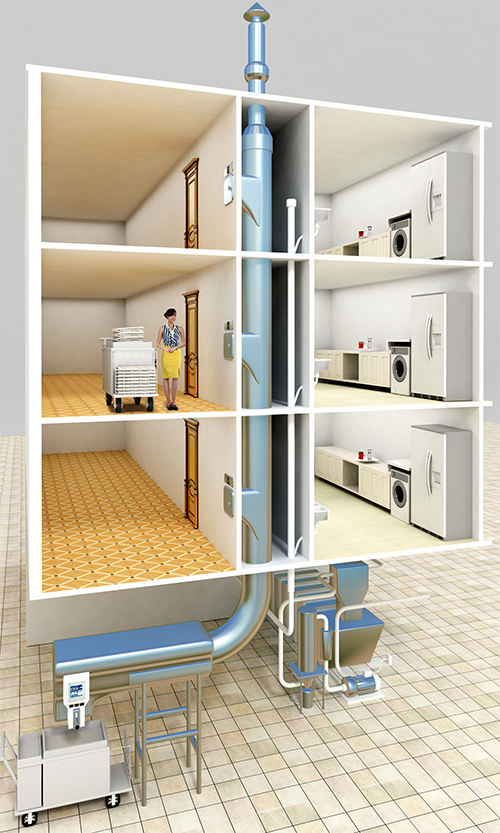

整个系统由主槽体、排气管、投放口、投放门、检查门、排放口及排放口防火门等组成。 　　 　　
(1)主筒体： 　　 　　
①尺寸：φ400~800mm。 　　 　　
②材质及厚度：主筒体1.5mm（SUS304）不锈钢，底部排放筒3.0mm（SUS304）不锈钢，排气管∅250mm.1.0mm(SUS304)不锈钢。 　　 　　
（2）投物门： 　　 　　

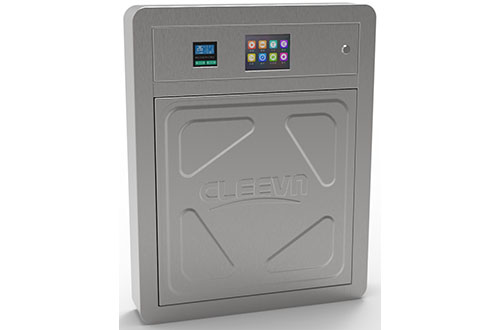

①污衣投物门由不锈钢门板和门框组成，投物门的尺寸为500x500mm（533×533mm）,投污门耐火极限为1.5h,达到B级防火门，符合国家标准，防火材质厚度20 mm，投物门及门框外观美观大方。 　　 　　
②门板及门框选用SUS304不锈钢板材制造而成，材质及厚度等同于主筒体。 　　 　　
③投物门用螺栓稳固安装在投物口上，投物门及投物口体连接时卡槽连接做成抽拉式，以便在安装完毕后可以调节与墙壁平齐使其达到美观规范。 　　 　　
（3）检修门： 　　 　　
检修门独立带锁手动开启，检修门设在酒店最上方的一层设置一个、其尺寸为500mmx500mm，外观及制作等与投物门相同。检修门可对顶部消防喷淋头、烟感探头、及其他附件进行维修。 　　 　　
（4）缓冲曲槽： 　　 　　
每10层设置一套，由3mm厚不锈钢板制成，如不足10层则不需要设置。 　　 　　
（5）污衣排放装置： 　　 　　
①污衣排放装置设置在收集层，由倾斜90°的底部排放筒及污衣排放门等组成，尺寸为700mm×800mm(H)，污衣排放门为不锈钢重力防火门，其外观及材质要求与投物门相同。 　　 　　
②污衣重力防火门为常开状态，当温度达到70℃时，易熔锁片熔断，与消防信号联动重力防火门由其自身重力沿着导轨将出物口密闭。 　　 　　
③排放筒应由3mm厚不锈钢板制成，出口切面面积须比主筒体管口大。 　　 　　
④污衣排放口须设有斜曲筒管，经常受冲击的部分必须用热镀锌槽钢进行额外加固。排放出口处有缓冲功能，防止污衣快速从排放口冲出。 　　 　　
（6）排气管： 　　 　　
①排气管从检查门上方开始直排，加设防虫网。 　　 　　
②尺寸：直径250mm。 　　 　　
③厚度及材质：1.0mm SUS304不锈钢。 　　 　　
④ 电控系统功能说明 　　 　　
（1）控制系统功能及安装要求： 　　 　　

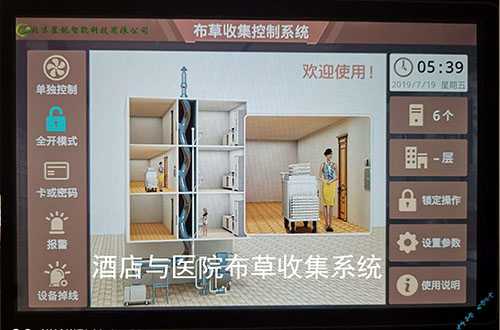

①在收集层洗衣准备间内设置主控箱，液晶显示，采用控制模块。可以显示各楼层投入门的使用状况。控制箱配有总开关可将中央电锁系统关闭。中央电锁系统关闭后，每层投入门还可以钥匙打开。控制系统用12V或24V电源驱动。 　　 　　
②投物门具有互锁功能，每扇投入门应配备带手动钥匙的电锁一把。每扇投入门电锁的电路连锁，各投入门应具备互锁功能：当其中一扇投入门开启时其它任意楼层投入门均不得开启，即同一时间内不能开启两扇或两扇以上投入门，以保证操作人员在投递布草时不会被其它楼层坠落物砸伤。 　　 　　

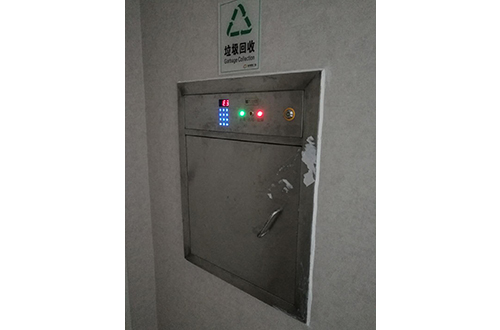

③每个楼层投物门均设有电锁开关，红绿灯，红绿灯，蜂鸣报警器，由红绿灯提示，当红灯亮了说明某个投物门正在使用其他投物门无法使用，当绿灯亮了，污衣投物口可以使用；停电或其他异常情况造成电锁无法开门时，可以使用钥匙开门，蜂鸣报警器可以设定时间，当投物门忘记及关闭不当，蜂鸣报警器会发生报警提醒工作人员将其关好。 　　 　　
④主控箱可以显示各个楼层投物门的开关状态，并有楼层忘记关门提醒功能，出现服务员暂时离岗，主控箱处工作人员可以通过楼宇对讲装置，提醒就近人员将其关闭。 　　 　　
⑤总控制功能：要求设有“总控键”和“控制键”，可以控制所有楼层门的开启或关闭，当开关处在“关”的状态时，所有的门是打不开的，当开关处在“开”的状态时，整个系统能够使用。 　　 　　
（2）消防功能： 　　 　　
①污衣筒顶端要与室外相通，在排气管内设置70℃防火阀，有效的控制火势的蔓延； 　　 　　
②污衣筒内须在每隔一层及顶部配合消防安装单位设置预留消防喷淋头DN40不锈钢安装管； 　　 　　
③污衣筒顶端及底端配合消防安装单位预留烟感探测器安装口DN25mm； 　　 　　
④每扇门上都应该装有拉手、闭门器、防火密封条及电控锁； 　　 　　
⑤污衣重力防火门为常开状态，当温度达到70℃时，易熔锁片熔断，重力防火门由其自身重力沿着导轨将出物口密闭。 　　 　　⑥安装主筒体时必须将电线与电源布置到每层适当位置； 　　 　　
⑦待污衣筒安装完毕后，需土建单位将各层污衣筒筒身用砖墙包起来，不锈钢筒身不能直接裸露在外。 　　 　　
⑧当遇到有火情时，该系统可以和饭店内消防控制室实现远程控制，本系统内所有的门会自动锁死，防止火情的到处蔓延。 　　
（3）门禁互锁功能简介： 　　 　　
①在同一时间内一次只能开一把锁，此时其它任意一处投物门都无法开启，必须关闭才能开启其它的投物门（备注：用手动钥匙可开启其它门锁）； 　　 　　
②投物门开启形式可采用密码式、刷卡式、扫码式、一键开启式、机械式，可单选或多选开门方式； 　　 　　
③手动控制紧急上锁（启动此功能时电锁开关不能开门，用手动钥匙可开启）； 　　 　　
④在断电情况下门锁保持锁闭状态（可用手动钥匙开启）； 　　 　　
⑤门锁手动钥匙提供定制通开功能； 　　 　　
⑥主控箱实现与消防的联动功能，消防报警时，所有投物口自动锁闭。
