污衣槽收集系统说明
污衣槽收集系统说明
一、主要组件的技术参数和技术要求：
（一）主筒体：
1、长度：根据图纸确定。
2、尺寸：直径650mm。
3、材质及厚度：1.5mm sus304拉丝国标不锈钢板，负偏差不能小于1.4mm。
4、制造：
1）垂直接缝须采用抱箍链接，螺旋部分采用焊接并进行磨滑抛光处理。
2）投物口设有45°的斜滑道，以确保布衣不受磨损的情况下滑进主筒体内。投物口与主筒体焊接而成，其材质及厚度与主筒体相同。
3）每一楼层的主筒体均以热镀锌槽钢支撑架及螺栓牢固固定于混凝土结构上。
4）每个楼层主筒体均须设有伸缩接口，以防止热胀冷缩造成筒体变形。
5）主筒体每节筒体之间使用抱箍连接，内侧须打磨光滑及确保内侧没有任何障碍物对布衣滑下时构成阻碍或损坏。
6）每隔一个楼层预留一个隐藏式消防喷淋头安装点，并配合消防安装单位进行消防装置安装。安装消防喷淋头后不能阻碍或损坏布衣下滑。
（二）防火投物门：
1、布衣投物门由不锈钢门板和门框组成。投物门的尺寸为500mm×500mm。投物门厚35内置防火硅酸铝岩棉防火。
2、门板及门框需选用sus304国标不锈钢板材制造而成，材质及厚度要求等同于主筒体；
3、投物门必须焊接安装在投物口上；
4、布衣投物门为侧开式，用人手操作；配有闭门器，可以90°定位，能自动关闭；配有匙锁。各层投物门须配备有电锁控制装置，当布衣筒有一个投物门打开时其它楼层的投物门将不能打开。投物门须符合中国消防防火条例及标准，有不少于1.5小时耐火等级。
5、投物门须配有主钥匙，一把钥匙可以开全部投物门。
6、投物门设有射频卡刷卡器。
7、布衣投物门的表面和边缘须平滑，不得附有任何尖锐物或对布衣造成损伤的障碍物。
（三）检查门：
独立带锁手动开启的检查门须设在最上方的一层，其尺寸、外观及制作等要求与投物门相同。
（四）布衣排放装置：
1、布衣排放装置设置在地下一层的洗衣准备间内，由倾斜35°的底部排放筒及布衣排放门等组成，尺寸为700mm(宽)×800mm(高)，布衣排放门为不锈钢自动防火门，其外观及材质要求与投物门相同。
2、布衣排放门须与消防控制室联动，在没有手动关闭的情况下保持门开启状态；遇有火警，防火门自动关闭。
3、排放筒应由至少3mm厚不锈钢板制成，出口切面面积须比主筒体管口大。
4、布衣排放口须设有斜曲筒管，经常受冲击的部分必须用热镀锌角钢进行额外加固。排放出口处有缓冲功能，防止布衣快速从排放口冲出。
（五）排气管：
1、排气管从检查门上方开始，到屋顶机房排气口。
2、尺寸：直径255mm。
3、厚度及材质：1.0mm sus304拉丝国标不锈钢板，负偏差不能小于0.95mm。
4、装配：排气管竖直的接缝须经焊接及打磨光滑，垂直连接采用叠口方式，并设有伸缩接口以防止热胀冷缩造成管体变形。
5、 排气管需有热镀锌角钢支架支撑，并将排气管接至外墙预留的百叶处或业主指定的位置（屋顶机房内）。排气口装有不锈钢保护网，防止异物进入。
（一）系统功能
电气控制及软件系统基于操作安全要求，采用模块化设计，系统具有总控、授权管理、互锁、状态显示、配套设备联动控制等功能，并且功能可以扩展。
（二）系统组成
1、管道分控系统：管道配电系统、管道通风系统、
2、站点分控系统：站点配电和控制系统、触摸屏交互系统、身份识别系统.
3、软件系统：系统监控软件、被服管理系统对接
（三）功能说明
1、 总控：设置系统开关、互锁、功能调节界面、配套设备联动控制等。
2、 授权管理：投物门通过刷卡式开启，只有工作人员拿着授过权的卡片才打开投物门；
3、 互锁：即其中任一投物门打开，其他投物门不能开启使用，同时所有楼层（包括底部显示屏）显示打开投物门的楼层号，告知其他使用者占用楼层。保护其使用者及系统有序稳定运行；只有所有投物门关系后才可以再次开启任一投物门。全程操作具有语音提示。
4、 联动：
（1）消防联动：有火警时，系统将自动关闭，同时防火阀关闭，闸门自动释放，未打开的投放门将被锁住；
三、投物门的使用
没有投物门开启时，所有楼层显示0，使用授权卡片在感应区域刷卡，系统会提示欢迎使用，同时所有楼层显示区域显示所开启的楼层号，投物门解锁。此时其他楼层投物们无法开启。（如强行开启会语音提示占用中）如三秒内投物门未开启，系统自动上锁，楼层显示区域归零。如超过设定时间投物口门没有关闭，系统会语音提示关闭投物们。

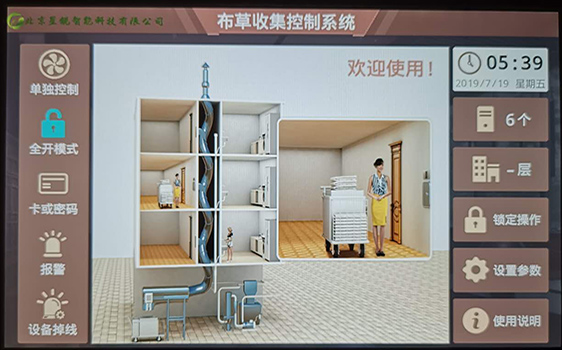

四、管理中心触摸屏
触摸屏监控页面显示在线楼层控制器数量，正在使用中投放门楼层号、系统状态是互锁、非互锁、全锁状态。故障报警提示等，通过授权密码可进入系统管理，添加删除人员及授权卡片。
一、主要组件的技术参数和技术要求：
（一）主筒体：
1、长度：根据图纸确定。
2、尺寸：直径650mm。
3、材质及厚度：1.5mm sus304拉丝国标不锈钢板，负偏差不能小于1.4mm。
4、制造：
1）垂直接缝须采用抱箍链接，螺旋部分采用焊接并进行磨滑抛光处理。
2）投物口设有45°的斜滑道，以确保布衣不受磨损的情况下滑进主筒体内。投物口与主筒体焊接而成，其材质及厚度与主筒体相同。
3）每一楼层的主筒体均以热镀锌槽钢支撑架及螺栓牢固固定于混凝土结构上。
4）每个楼层主筒体均须设有伸缩接口，以防止热胀冷缩造成筒体变形。
5）主筒体每节筒体之间使用抱箍连接，内侧须打磨光滑及确保内侧没有任何障碍物对布衣滑下时构成阻碍或损坏。
6）每隔一个楼层预留一个隐藏式消防喷淋头安装点，并配合消防安装单位进行消防装置安装。安装消防喷淋头后不能阻碍或损坏布衣下滑。
（二）防火投物门：
1、布衣投物门由不锈钢门板和门框组成。投物门的尺寸为500mm×500mm。投物门厚35内置防火硅酸铝岩棉防火。
2、门板及门框需选用sus304国标不锈钢板材制造而成，材质及厚度要求等同于主筒体；
3、投物门必须焊接安装在投物口上；
4、布衣投物门为侧开式，用人手操作；配有闭门器，可以90°定位，能自动关闭；配有匙锁。各层投物门须配备有电锁控制装置，当布衣筒有一个投物门打开时其它楼层的投物门将不能打开。投物门须符合中国消防防火条例及标准，有不少于1.5小时耐火等级。
5、投物门须配有主钥匙，一把钥匙可以开全部投物门。
6、投物门设有射频卡刷卡器。
7、布衣投物门的表面和边缘须平滑，不得附有任何尖锐物或对布衣造成损伤的障碍物。
（三）检查门：
独立带锁手动开启的检查门须设在最上方的一层，其尺寸、外观及制作等要求与投物门相同。
（四）布衣排放装置：
1、布衣排放装置设置在地下一层的洗衣准备间内，由倾斜35°的底部排放筒及布衣排放门等组成，尺寸为700mm(宽)×800mm(高)，布衣排放门为不锈钢自动防火门，其外观及材质要求与投物门相同。
2、布衣排放门须与消防控制室联动，在没有手动关闭的情况下保持门开启状态；遇有火警，防火门自动关闭。
3、排放筒应由至少3mm厚不锈钢板制成，出口切面面积须比主筒体管口大。
4、布衣排放口须设有斜曲筒管，经常受冲击的部分必须用热镀锌角钢进行额外加固。排放出口处有缓冲功能，防止布衣快速从排放口冲出。
（五）排气管：
1、排气管从检查门上方开始，到屋顶机房排气口。
2、尺寸：直径255mm。
3、厚度及材质：1.0mm sus304拉丝国标不锈钢板，负偏差不能小于0.95mm。
4、装配：排气管竖直的接缝须经焊接及打磨光滑，垂直连接采用叠口方式，并设有伸缩接口以防止热胀冷缩造成管体变形。
5、 排气管需有热镀锌角钢支架支撑，并将排气管接至外墙预留的百叶处或业主指定的位置（屋顶机房内）。排气口装有不锈钢保护网，防止异物进入。
- 排气管上装配70℃的防火阀。
（一）系统功能
电气控制及软件系统基于操作安全要求，采用模块化设计，系统具有总控、授权管理、互锁、状态显示、配套设备联动控制等功能，并且功能可以扩展。
（二）系统组成
1、管道分控系统：管道配电系统、管道通风系统、
2、站点分控系统：站点配电和控制系统、触摸屏交互系统、身份识别系统.
3、软件系统：系统监控软件、被服管理系统对接
（三）功能说明
1、 总控：设置系统开关、互锁、功能调节界面、配套设备联动控制等。
2、 授权管理：投物门通过刷卡式开启，只有工作人员拿着授过权的卡片才打开投物门；
3、 互锁：即其中任一投物门打开，其他投物门不能开启使用，同时所有楼层（包括底部显示屏）显示打开投物门的楼层号，告知其他使用者占用楼层。保护其使用者及系统有序稳定运行；只有所有投物门关系后才可以再次开启任一投物门。全程操作具有语音提示。
4、 联动：
（1）消防联动：有火警时，系统将自动关闭，同时防火阀关闭，闸门自动释放，未打开的投放门将被锁住；
三、投物门的使用
没有投物门开启时，所有楼层显示0，使用授权卡片在感应区域刷卡，系统会提示欢迎使用，同时所有楼层显示区域显示所开启的楼层号，投物门解锁。此时其他楼层投物们无法开启。（如强行开启会语音提示占用中）如三秒内投物门未开启，系统自动上锁，楼层显示区域归零。如超过设定时间投物口门没有关闭，系统会语音提示关闭投物们。
四、管理中心触摸屏
触摸屏监控页面显示在线楼层控制器数量，正在使用中投放门楼层号、系统状态是互锁、非互锁、全锁状态。故障报警提示等，通过授权密码可进入系统管理，添加删除人员及授权卡片。
